Каркас и его обрешетка для покрытия сотовым поликарбонатом
Выбор материала для каркаса
- Очень красиво смотрится каркас из древесины, но, выбирая этот материал, следует помнить, что он должен быть клееным, в противном случае по конструкции пойдут трещины и она начнет деформироваться. Кроме того, практически каждый год сам каркас придется красить, обрабатывать веществами от повреждения различными насекомыми или болезнями.
- Подходят для изготовления обрешетки и алюминиевый материал и стальной. Изготовить основу из стальных труб можно прямо на месте строительства, используя для этого соответствующий крепеж. Он отлично противостоит и вредителям и коррозии, и если выполнить правильный расчет — то не один десяток лет сооружение будет сохранять свои прочностные и эстетические характеристики. Но есть одно но: высокая стоимость, поэтому этот вариант подходит не всем. Каркас из тонкостенных труб отличается и более длительным сроком службы и намного выше прочностью.
Рекомендуемая обрешетка для кровли скатного типа.
Минимальный уклон ― 11°
Оптимальный уклон ― 25-30°

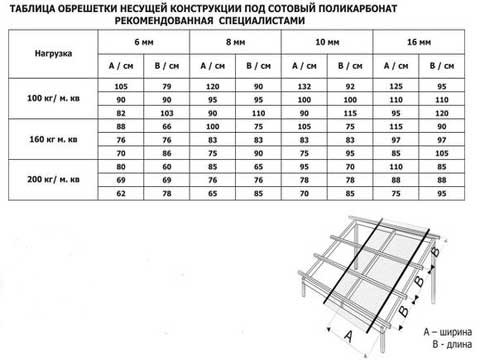

Оптимальный шаг обрешетки можно определить из соответствующих таблицы:
Рекомендуемое соотношение длин сторон ячейки несущей конструкции при изготовлении плоских, скатных и вертикальных конструкций (Рекомендуемый размер шага обрешетки):
| Толщина листа, мм | Размер ячейки несущей конструкции, см |
|---|---|
| 4 | 50х50 |
| 6 | 75х75 |
| 8 | 95х95 |
| 10 | 105х105 |
| 16 | 100х200 |
Рекомендуемая обрешетка для кровли арочного типа.
Листы поликарбоната можно согнуть в арку до минимально допустимого радиуса без механических повреждений поверхности. Более того, внутреннее давление, которое возникает при сжатии, придает конструкции дополнительную прочность и жесткость. Чем меньше радиус сжатия (вплоть до минимально допустимого), тем выше жесткость конструкции.
Минимальный допустимый радиус изгиба листов:
| Толщина листа, мм | 4 | 6 | 8 | 10 | 16 | 20 |
|---|---|---|---|---|---|---|
| Минимально допустимый радиус, м | 0,7 | 1,05 | 1,4 | 1,75 | 2,8 | 3,9 |
Рекомендуемое соотношение длин сторон ячейки несущей конструкции при изготовлении арочной кровли:
| Толщина, мм | Длины сторон, мм | |
|---|---|---|
| Сторона «А» | Сторона «Б» | |
| 4 | 700 | 700 |
| 6 | 700 | 1700 |
| 8 | 700 | 1875 |
| 10 | 1050 | 1480 |
| 16 | 1050 | 3800 |
| 20 | 1050 | 4800 |
Также для расчета обрешетки созданы специальные программы ― одна из них доступна по этой ссылке.

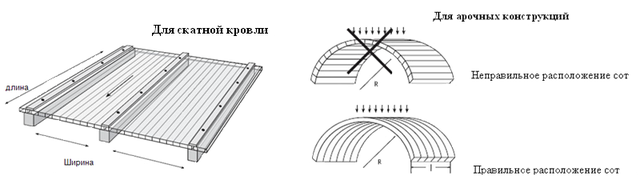

Ориентация листов при проектировании и монтаже
Внутренние ребра жесткости расположены в сотовом поликарбонате по длине. Панель в вашей конструкции должна быть ориентирована таким образом, чтобы образующийся внутри нее конденсат мог стекать по внутренним каналам панели и выводиться наружу.
- При устройстве вертикального остекления ребра жесткости листов должны располагаться вертикально, а в скатной конструкции ― вдоль ската.
- В арочной конструкции ребра жесткости должны идти по дуге.
